Особенности/преимущества продукции

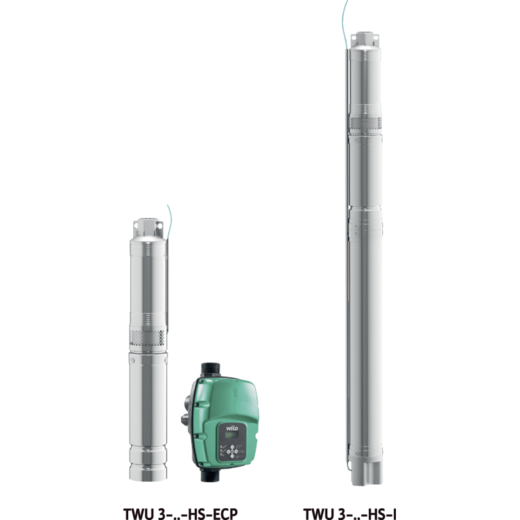

Постоянное, регулируемое давление благодаря внешнему частотному преобразователю со встроенным управлением (TWU 3 HS-ECP)
Простая установка без монтажа дополнительных датчиков для регулировки давления (TWU 3 HS-ECP)
Высокая производительность благодаря встроенному частотному преобразователю с постоянной частотой вращения электродвигателя 8400 об/мин (TWU 3 HS-I)
Снижение расходов на бурение скважины и монтаж за счет небольшого диаметра и меньшего объема строительных работ
Обширные функции защиты и контроля для обеспечения безопасности эксплуатации

Технические характеристики

Погружной насос:

• - Электрическое подсоединение:
• HS-E…: 1~230 В, 50/60 Гц (подсоединение через частотный преобразователь к однофазной сети)
• HS-I…: 1~230 В, 50/60 Гц (прямое подсоединение к однофазной сети)
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3-35 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м3
• Макс. количество пусков: 30 /h
• Макс. глубина погружения: 150 м
• Степень защиты: IP 58
• Напорный патрубок: Rp 1/Rp 1¼

Частотный преобразователь для исполнения «HS-E…»:
- Подключение к сети: 1~230 V, 50/60 Hz
- Выход: 3~230 В/макс.140 Гц/макс. 2,2 кВт
- Температура перекачиваемой жидкости: 3-50 °C
- Макс. давление: 8 бар
- Степень защиты: IP X5
- Подсоединение напорного патрубка: G 1¼

Оснащение/функции
Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный обратный клапан
Включая частотный преобразователь (HS-E…: внешний, HS-I…: встроенный)
Термическое реле электродвигателя встроено в частотный преобразователь

Материалы
Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: поликарбонат
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция
Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель
Некорродирующий асинхронный электродвигатель для подключения к частотному преобразователю, входящему в комплект поставки (HS-E…), или для непосредственного подключения к электрической сети (HS-I…). Электродвигатель, заполненный маслом, с возможностью перемотки, с самосмазывающимися подшипниками, рассчитанный для высокой частоты вращения до 8400 об/мин.

Частотный преобразователь (ЧП)
Внешний частотный преобразователь или частотный преобразователь, интегрированный в электродвигатель, для эксплуатации насоса с частотой вращения до 8400 об/мин, включая следующие функции:
Плавный пуск
защита от пониженного напряжения, перенапряжения и короткого замыкания;
Защита электродвигателя и частотного преобразователя от перегрузки с помощью термореле

Модель „HS-E…“ с внешним частотным преобразователем обладает следующими дополнительными особенностями оснащения:
Функция регулирования „CP“: Постоянное давление
Предотвращение частых циклов переключений (синхронизация) 09:26 путем контроля герметичности;
Защита от сухого хода с помощью автоматического сброса изменение направления вращения;
Настройка макс. тока и заданного давления индикация давления на дисплее.
Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.

Частотный преобразователь необходимо устанавливать всегда за пределами перекачиваемых жидкостей с защитой от подтопления!

Функция регулирования „CP“:

Постоянное давление
Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.

Охлаждение
Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей и ее минимальной скорости течения.
При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.
Охлаждение внешнего частотного преобразователя происходит также за счет перекачиваемых жидкостей. Для этого частотный преобразователь необходимо устанавливать непосредственно в трубопровод за пределы перекачиваемых жидкостей (с защитой от подтопления).

Определение параметров
Для данных агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен быть полностью погружен в воду!

Комплект поставки
- Гидравлическая часть в полном сборе с электродвигателем
- Частотный преобразователь (ЧП)
- Соединительный кабель длиной 1,75 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- Инструкция по монтажу и эксплуатации
