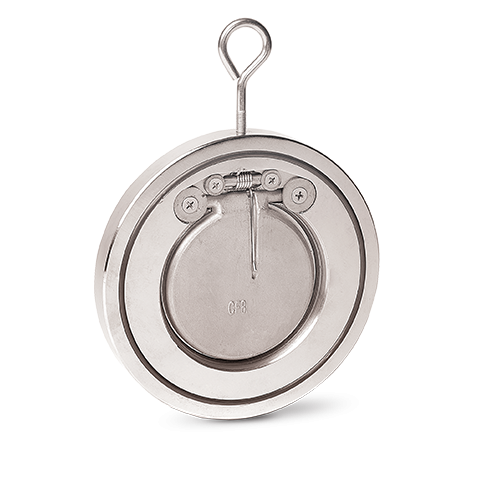

Клапан обратный межфланцевый FAF 2300-2330

ПРОИЗВОДСТВЕННЫЕ СТАНДАРТЫ

• DN25 – DN400 PN 16
• Конструкция EN 14341
• Присоединение Межфланцевое EN 1092-1 / ISO 7005-1
• Строительная длина EN 558 Серия 97
• Маркировка EN 19
• Испытания EN 12266-1
• Защита от коррозии FAF 2330 — Катафорезное покрытие

ОСНОВНЫЕХАРАКТЕРИСТИКИ

Клапан обратный поворотный межфланцевый FAF2300 предназначен для того, чтобы среда, протекающая в технологической системе не поменяла своего направления.
Запорным элементом служит диск, закреплённый на оси находящейся вне проходного сечения.
Во время движения потока в системе в определенном направлении, диск выходит из проходного сечения и дает проход среде.
При перекрытии среды, диск за счет силы пружины опускается на проходное сечение, где посредством уплотнения ЭПДМ достигается 100% герметичность.
Благодаря короткой строительной длине и направляющему крюку на корпусе, клапан легко монтируется между 2 фланцами.
Корпус клапана производится из стали с гальванопокрытием (FAF2330) или нержавеющей стали (FAF2300). Диск из нержавеющей стали 1.4301-AISI 304.
Используется в горизонтальном и вертикальном положении.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Системы отопления и водоснабжения (горячая и холодная вода, пар), сжатый воздух
ТЕМПЕРАТУРА +130 °C
