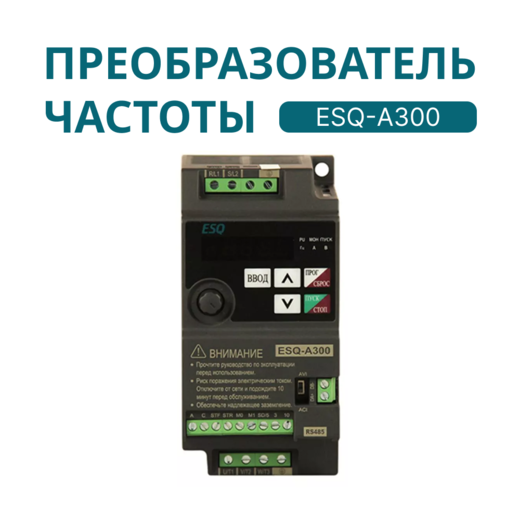

Преобразователь частоты ESQ-А300

Преобразователь частоты ESQ-А300

Преобразователь частоты для управления нагрузками с переменным моментом

Назначение:
Компактный преобразователь частоты со скалярным управлением двигателем, предназначенный для работы с системами вентиляции и насосным оборудованием малой мощности.

Преимущества:
- Монтаж на DIN-рейку
- Интерфейс RS-485
- Встроенный ПИД-регулятор
- Простота настройки и подключения

Номинальная мощность:
0.4–2.2 кВт, 220 В, 1 ф.
0.4–2.2 кВт, 380 В, 3 ф.

Спецификация

Однофазные модели

Габарит		А					В
Модель ESQ-A300-021-___K		0,4		0,75		1,5	2,2
Выход	Номинальная выходная мощность (кВА)	1		1,5		2,5	4,2
	Номинальный выходной ток (А)	2,7		4,5		8	11
	Мощность подключаемого двигателя (л. с.)	0,5		1		2	3
	Мощность подключаемого двигателя (кВт)	0,4		0,75		1,5	2,2
	Номинальный ток перегрузки	150 % 60 сек., 200 % 1 сек.
	Частота ШИМ (кГц)	1~15 кГц
	Максимальное выходное напряжение	3 ф. 200–240 В
Источник питания	Номинальный входной ток (А) *	6,5		9,3		15,7	24
	Номинальное напряжение	1 ф. 200–240 В 50/60 Гц
	Допустимые отклонения напряжения	1 ф. 170–264 В 50/60 Гц
	Допустимые отклонения частоты	±5 %
	Потребляемая мощность (кВА)	1,5	2,5		3,5		6,4
Метод охлаждения		Принудительное воздушное охлаждение
Масса инвертора (кг)		0,6	0,6		0,6		0,8

Значение входного тока указано при номинальном выходном. Номинальное значение входного тока не только зависит
от силового трансформатора, входного дросселя, состояния проводки, но также колеблется в зависимости
от импеданса стороны источника питания.

Трёхфазные модели

Габарит		А					В
Модель ESQ-A300-043-___K		0,4		0,75		1,5	2,2
Выход	Номинальная выходная мощность (кВА)	1		2		3	4,6
	Номинальный выходной ток (А)	1,5		2,6		4,2	6
	Мощность подключаемого двигателя (л. с.)	0,5		1		2	3
	Мощность подключаемого двигателя (кВт)	0,4		0,75		1,5	2,2
	Номинальный ток перегрузки	150 % 60 сек., 200 % 1 сек.
	Частота ШИМ (кГц)	1~15 кГц
	Максимальное выходное напряжение	3 ф. 200–240 В
Источник питания	Номинальный входной ток (А) *	1,8		3,2		4,3	7,1
	Номинальное напряжение	3 ф. 380–480 В 50/60 Гц
	Допустимые отклонения напряжения	3 ф. 323–528 В 50/60 Гц
	Допустимые отклонения частоты	±5 %
	Потребляемая мощность (кВА)	1,5	2,5		4,5		6,9
Метод охлаждения		Принудительное воздушное охлаждение
Масса инвертора (кг)		0,8	0,8		0,85		0,85

* Значение входного тока указано при номинальном выходном. Номинальное значение входного тока не только зависит
от силового трансформатора, входного дросселя, состояния проводки, но также колеблется в зависимости от импеданса
стороны источника питания.
