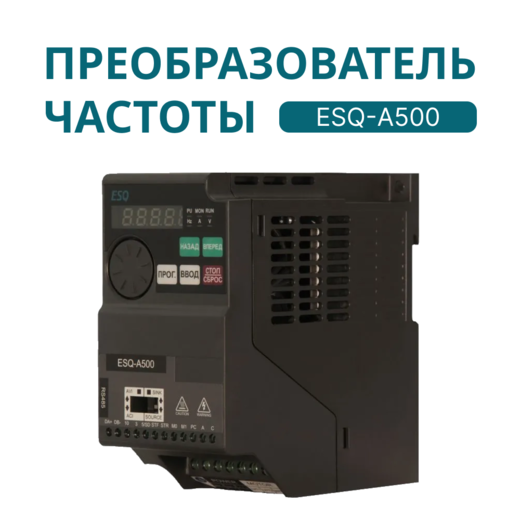

Преобразователь частоты ESQ-А500

Преобразователь частоты ESQ-А500

Компактный векторный преобразователь частоты

Назначение:
Для выполнения базовых задач по управлению электроприводом

Преимущества:
• Опциональная поддержка работы
с двигателями на постоянных магнитах
(РМ двигатели)
• Монтаж на DIN-рейку
• Интерфейс RS-485
• Встроенный ЭМС-фильтр

Номинальная мощность:
0.4–2.2 кВт, 220 В, 1 ф.
0.75–5.5 кВт, 380 В, 3 ф.

Спецификация

Однофазные модели

Габарит		А				В
Модель ESQ-A500-021-___K		0,4		0,75		1,5	2,2
Выход	Номинальная выходная мощность (кВА)	1		1,5		2,5	4,2
	Номинальный выходной ток (А)	2,7		4,5		8	11
	Мощность подключаемого двигателя (л. с.)	0,5		1		2	3
	Мощность подключаемого двигателя (кВт)	0,4		0,75		1,5	2,2
	Номинальный ток перегрузки	150 % 60 сек., 200 % 1 сек.
	Частота ШИМ (кГц)	1~15 кГц
	Максимальное выходное напряжение	3 ф. 200–240 В
Источник питания	Номинальное напряжение	1 ф. 200–240 В 50/60 Гц
	Допустимые отклонения напряжения	1 ф. 170–264 В 50/60 Гц
	Допустимые отклонения частоты	±5 %
	Потребляемая мощность (кВА)	1,5	2,5		3,5		6,4
Метод охлаждения		Принудительное воздушное охлаждение
Масса инвертора (кг)		1	1		1,6		1,6

Трёхфазные модели

Габарит		А		В
Модель ESQ-A500-043-___K		0,75	1,5	2,2	3,7	5,5
Выход	Номинальная выходная мощность (кВА)	2	3	4,6	6,9	9,2
	Номинальный выходной ток (А)	2,6	4,2	6	9	12
	Мощность подключаемого двигателя (л. с.)	1	2	3	5	7,5
	Мощность подключаемого двигателя (кВт)	0,7	1,5	2,2	3,7	5,5
	Номинальный ток перегрузки	150 % 60 сек., 200 % 1 сек.
	Частота ШИМ (кГц)	1~15 кГц
	Максимальное выходное напряжение	3 ф. 200–240 В
Источник питания	Номинальное напряжение	3 ф. 380–480 В 50/60 Гц
	Допустимые отклонения напряжения	3 ф. 323–528 В 50/60 Гц
	Допустимые отклонения частоты	±5 %
	Потребляемая мощность (кВА)	2,5	4,5	6,9	10,4	11,5
Метод охлаждения		Принудительное воздушное охлаждение
Масса инвертора (кг)		1	1	1,6	1,6	1,7
