Автоматический регулятор перепада давления AFP-R/VFG-2R— профессиональное оборудование для систем централизованного теплоснабжения. Устройство применяется в индивидуальных тепловых пунктах (ИТП), центральных тепловых пунктах (ЦТП), котельных и на вводах в многоквартирные и общественные здания. Основная задача — защита потребителей от колебаний давления в наружных тепловых сетях и обеспечение стабильной работы системы отопления независимо от режима соседних абонентов.

Назначение регулятора перепада давления

Автоматический клапан регулятор перепада давления предназначен для поддержания постоянной разности давлений между подающим и обратным трубопроводами на регулируемом участке. Конструктивно регулятор перепада давления автоматический в комплекте состоит из двух основных элементов:

• Фланцевый регулирующий клапан VFG-2R — двухходовой, проходной, нормально открытый, разгруженный по давлению.

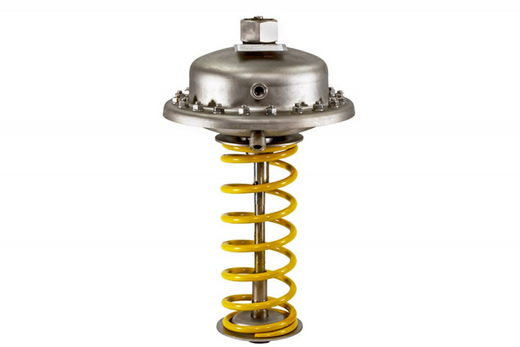

• Регулирующий блок AFP-R — с диафрагмой и настроечной пружиной.

Материал корпуса клапана — высокопрочный чугун EN-GJS-400-18-LT (GGG 40) или углеродистая сталь WCB. Корпус регулирующего блока выполнен из нержавеющей стали.

Совместимость регулятора перепада давления

Регулятор перепада давления фланцевый AFP-R/VFG-2R поставляется как готовое изделие. Регулирующий блок AFP-R совместим только с клапаном VFG-2R — это заводская комплектация, не предусматривающая замену блока на другие типы (например, на блоки регуляторов давления «до себя» или «после себя»).

Импульсные трубки (например, серия AF-R) не входят в стандартный комплект поставки и заказываются отдельно. Они устанавливаются между подающим или обратным трубопроводом и регулирующим блоком. При необходимости установки охладителя импульсная трубка разрезается.
Автоматический регулятор перепада давления рассчитан исключительно на воду или 30% раствор гликоля. Применение других сред требует отдельного согласования.

Ключевые преимущества регулятора перепада давления

• Разгруженный по давлению клапан. В отличие от неразгруженных конструкций, давление подаётся не только под седло, но и сверху. Благодаря этому регулятор перепада давления чугунный фланцевый сохраняет работоспособность при предельно допустимом перепаде, который практически совпадает с PN и слабо зависит от диаметра. Это критически важно для систем с высокими гидравлическими нагрузками.
• Надёжность и предсказуемость. Автоматический регулятор перепада давления гарантирует, что клапан точно откроется и закроется в любых режимах. Отсутствие внешнего питания (прямое действие) исключает отказы, связанные с электричеством или сбоями контроллера.
• Снижение эксплуатационных и капитальных затрат. Повышение эффективности работы теплового пункта ведёт к уменьшению перерасхода теплоносителя, снижению нагрузки на насосное оборудование и сокращению теплопотерь. Как результат — окупаемость регулятора в течение одного-двух отопительных сезонов.
• Долговечность. Наличие в технической документации значений коэффициента начала кавитации позволяет проектировщику выполнить корректный подбор автоматического балансировочного регулятора перепада давления с учётом всех возможных режимов работы. Это исключает кавитационный износ седла и штока, увеличивает срок службы и снижает затраты на замену и ремонт.
• Высокая скорость подбора. Проектировщик, имея под рукой номограммы и таблицы Kvs, быстро рассчитывает регулятор перепада давления автоматический под конкретные гидравлические условия. Это позволяет вовремя сдавать проекты и выполнять большее количество объектов без потери качества.

Принцип работы регулятора перепада давления

Принцип работы автоматического регулятора перепада давления — гидравлическое прямое действие, без использования внешнего электричества. Устройство само реагирует на изменения в сети. Рост или снижение давления в подающем и обратном трубопроводах передаётся через импульсные трубки в регулирующий блок AFP-R, где установлены диафрагма и настроечная пружина. Диафрагма сравнивает два давления (с подачи и с обратки). Разность этих давлений (перепад) воздействует на шток, соединённый с клапаном VFG-2R.

• При возрастании перепада давлений — клапан регулятора прикрывается, увеличивая гидравлическое сопротивление и снижая перепад.
• При снижении перепада — клапан открывается под действием пружины, уменьшая сопротивление и восстанавливая перепад.

Таким образом, автоматический регулятор перепада давления непрерывно поддерживает заданную разность давлений на постоянном уровне независимо от колебаний в наружных сетях или изменений расхода у потребителей.

Автоматический регулятор перепада давления в системе отопления решает проблему гидравлической разрегулировки: когда один потребитель открывает задвижки и «сажает» давление соседям. Регулятор автоматически ограничивает перепад, обеспечивает максимальную отказоустойчивость, и все потребители на стояке получают расчётный расход независимо друг от друга.
